在消防中，都會有防爆隔離模塊。消防防爆模塊有什么作用呢？

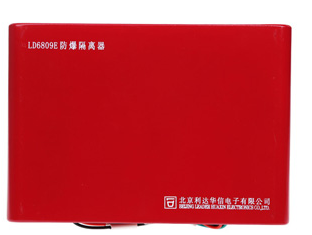

一、LD6809E防爆隔離模塊介紹：

    LD6809E防爆隔離器采用特殊防潮技術，抗潮濕、抗干擾能力強。人工確認火警后，手動操作防爆型手動報警按鈕，向控制器發出火警信號，同時通過LD6809E防爆隔離器，啟動消防泵。LD6809E防爆隔離器適用于石油、化工等行業具有防爆要求的場所。

二、LD6809E防爆隔離模塊功能：

★ 電源線，有極性，不占地址點。

★ LD6809E防爆隔離器內置安全柵，通過安全柵與防爆區中的手動火災報警按鈕的常開無源接點連接。當按下手動火災報警按鈕的同時，通過安全柵啟動消防泵。

三、LD6809E防爆隔離模塊主要技術指標：

LD6809E主要技術指標

四、LD6809E防爆隔離模塊結構與安裝尺寸圖：

結構與安裝尺寸圖

五、LD6809E防爆隔離模塊接線圖示例：

接線圖示例

六、LD6809E防爆隔離模塊安裝步驟：

★ LD6809E防爆隔離器由“底殼”和“上蓋”兩部分組成。從包裝中取出后分開，取出底殼，將上蓋部分暫時保存于包裝盒中

★ 用合適的螺釘將底殼固定在墻面，然后將從底座出線孔甩出的導線按照接線方式接好。

★ 系統檢驗合格后，將上蓋與底殼用螺釘固定好

消防總線隔離模塊在火災自動報警系統中可起到保護作用，它本身可自動實現常開和常閉功能，當外部設備的線路出現短路或者接地故障時，總線隔離模塊會-時間轉成斷開狀態，此時火災自動報警控制器與該回路的線路會暫時斷開，待線路恢復后，總線隔離模塊會自動恢復，實現對報警控制器的保護作用。如果不安裝隔離模塊，線路出現故障時會對火災報警控制器的回路或者主板造成損害，嚴重的話會直接燒掉回路板或者主板。

消防總線隔離模塊接線圖

消防總線隔離模塊的工作原理是當信號總線出現短路時，隔離模塊將自動切斷短路部分與總線的連接，短路故障排除后模塊自動恢復正常運行；當雷擊（直擊雷、感應雷）的高電流及高電壓時通過信號總線，擊穿后端若干設備，傳輸至隔離模塊，將把隔離模塊上型號為4148的二極管擊穿，隔離模塊前端（回路板信號輸出端）與后端（信號總線）斷開，從而達到保護回路板不被擊壞的目的。

消防總線模塊一般安裝安裝每個樓層、區域或回路安裝，-多可帶單個回路的所有點位。一般是一個回路接一個隔離器，一端接平層的總線路一端接回路總線，當平層線路發生短路故障時，隔離模塊就會將這一回路的設備全部切斷，防止損壞主機回路板。
